انواع ترانسفورماتور
انواع ترانسفورماتور بر اساس فرکانس:
فرکانس یکی از عوامل مهم در تعیین جنس و ابعاد هسته است. از فرکانس برق شهر که ۵۰ یا ۶۰ هرتز است تا فرکانس های کلیدزنی که تا چندصد کیلو هرتز هم میرسد از ترانسفورماتورها با هسته های متفاوتی استفاده می شود. در فرکانس برق شهر از هسته های آهنی و ورقه آهن استفاده می شود. به این ترانسفورماتورها ترانسفورماتور فرکانس پایین (یا برق شهر یا شبکه قدرت) گفته می شود. در فرکانس های بالاتر از پودر آهن و در فرکانس های سوئیچینگ از فریت استفاده می شود که به آن‌ها ترانسفورماتور فرکانس بالا یا ترانسفورماتور سوئیچینگ می‌گویند.
 |
 |

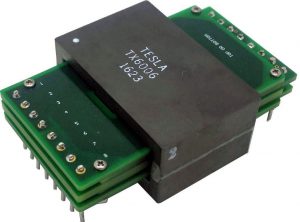

| ترانسفورماتور فرکانس پایین | ترانسفورماتور فرکانس بالا |
انواع ترانسفورماتور بر اساس توان:
توان عبوری از یک ترانسفورماتور می تواند از چند میلی وات تا چند مگاوات باشد. در نتیجه ترانسفورماتور را براساس حداکثر توان عبوری از آن به ترانسفورماتورهای توان پایین، توان متوسط و توان بالا دسته‌بندی می‌کنند.
 |
|
|
| ترانسفورماتور توان بالا | ترانسفورماتور توان متوسط | ترانسفورماتور توان پایین |
انواع ترانسفورماتور بر اساس ساختار هسته و سیم پیچی:
ساختار هسته و سیم پیچ ها انواع متفاوتی دارد که بسته به نوع کاربرد از ساختارهای متفاوت استفاده می گردد. هسته ترانسفورماتور می تواند شامل یک یا چند ساق، حلقوی، پلانار و … باشد. سیم پیچ ها ممکن است بر روی یک ساق و درکنار هم یا روی هم، بر روی ساق های جداگانه، درلابه لای یکدیگر (interleaved) در بوبین های دارای چند شیار (slot)، به صورت صفحات PCB و … باشند.
 |
 |
 |
|
| ترانسفورماتور حلقوی | ترانسفورماتور پلانار | سیم‌پیچ‌ها بر روی دو ساق جداگانه | سیم‌پیچ‌ها بر روی یک ساق |
انواع ترانسفورماتور بر اساس جنس عایق:
در ترانسفورماتورهای ولتاژ بالا، سیم پیچی که ولتاژ بالایی دارد باید از نقاط دیگر ترانسفورماتور و حتی از نقاط دیگر خود آن سیم پیچ عایق شود. در ترانسفورماتورهای ولتاژ بالا از عایق هایی با جنس های متفاوت استفاده می شود. هوا، گاز SF6، روغن و انواع عایق های جامد نمونه هایی از این عایق ها هستند.
 |
 |
|
| ترانسفورماتور با عایق روغنی | ترانسفورماتور با عایق گاز SF6 | ترانسفورماتور با عایق هوا و مواد جامد |
انواع ترانسفورماتور بر اساس کاربرد:
کاربرد یک ترانسفورماتور مهمترین مشخصه آن است. یک ترانسفورماتور را می توان به منظور انتقال انرژی الکتریکی در شبکه قدرت، اندازه گیری ولتاژ، اندازه گیری جریان، ایزولاسیون، تطبیق امپدانس، تنظیم ولتاژ (اتوترانسفورماتور)، منابع تغذیه و … مورد استفاده قرار داد.
|
 |
|
 |
| ترانسفورماتور قدرت | ترانسفورماتور جریان | ترانسفورماتور تغذیه | اتوترانسفورماتور |
انواع ترانسفورماتور بر اساس تعداد فاز:
در شبکه برق قدرت و در مصرف کننده های سه فاز از ترانسفورماتورهای سه فاز و در مصرف کننده های تک فاز از ترانسفورماتور تک فاز استفاده می شود.
|
 |
| ترانسفورماتور تک‌فاز | ترانسفورماتور سه‌فاز |
انواع ترانسفورماتور بر اساس افزاینده یا کاهنده:
ترانسفورماتورها یا از نوع افزاینده ولتاژ و یا از نوع کاهنده ولتاژ هستند. البته یک اتوترانسفورماتور می تواند هر دو خاصیت را همزمان و در تنظیمات مختلف داشته باشد. ترانسفورماتورهایی که فقط کاربرد ایزولاسیون دارند، معمولاً تغییری در سطح ولتاژ ایجاد نمی کنند و نه کاهنده هستند و نه افزاینده.
انواع ترانسفورماتور بر اساس سطح ولتاز:
در شبکه قدرت ترانسفورماتورها را بر اساس سطح ولتاژ به ترانسفورماتورهای فشار ضعیف (کمتر از ۱kv)، فشار متوسط (۱kv تا ۳۳kv) و فشار قوی (بالاتر از ۳۳kv) تقسیم می کنند. ترانسفورماتورهای استفاده شده در الکترونیک قدرت معمولاً در دسته فشار ضعیف قرار می گیرند. البته امروزه استفاده از منابع تغذیه سوئیچینگ در ولتاژ های بالا در حال رایج شدن هست.
انواع ترانسفورماتور بر اساس نوع خنک کنندگی:
بر حسب اینکه تلفات ترانسفورماتور چگونه از آن دفع می شود نیز ترانسفورماتورها را می توان دسته بندی کرد. ترانسفورماتورها می توانند با هوا، روغن، فن و یا آب خنک شوند.
