ساخت یک برد ۴ کاناله برای راه اندازی رله جریان بالا ؛ مناسب برای پروژه های صنعتی
مشخصات مدار
- تغذیه ورودی ۱۲ ولت ۳۶۰ میلی آمپر
- دارای ۴ رله خروجی SPDT
- مشخصات رله ها: ۲۰ آمپر، ۲۳۰ VAC NC/30A NO
- سطح راه اندازی ۲ تا ۵ ولت DC
- دارای هدر کانکتور برای اتصال به سیگنال راه اندازی
- دارای LED در هر کانال برای نمایش وضعیت رله ها
- دارای LED نمایش دهنده وضعیت تغذیه
- دارای کانکتور با ترمینال پیچی برای سادگی اتصال خروجی رله و توان
- دارای ۴ حفره ۳٫۲ میلی متری برای نصب در مکان مورد نظر یا جعبه ساده
- ابعاد مدار چاپی : ۶۵*۱۱۶ میلی متر
- این مدار قابل استفاده در تابلو های برق است.
- از آنجا که ممکن است جریان های بالایی از این مدار عبور کند ، در نظر داشته باشید ، اگر این مدار را خودتان دوباره تبدیل به PCB می کنید ، عرض مسیر های PCB را متناسب با جریان عبوری از آن ها انتخاب کنید که مدار داغ نشده و دچار سوختگی نشود.همواره در مواجهه با جریان های بالای الکتریکی ،رعایت تمامی موارد ایمنی جریان فشار متوسط و یا قوی الزامی است.

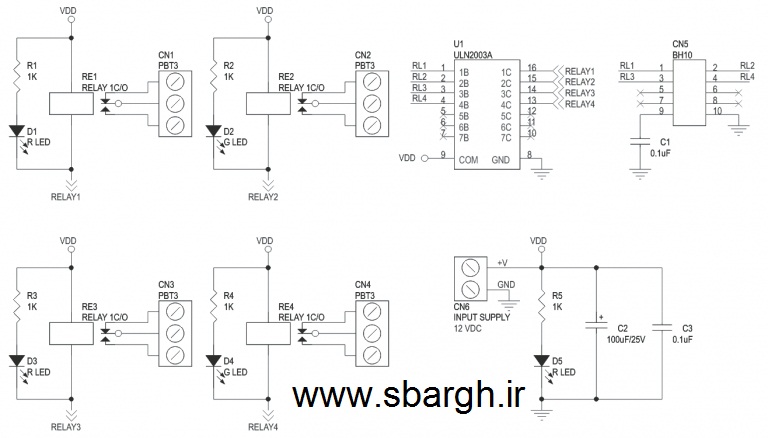

شماتیک مدار راه اندازی رله جریان بالا

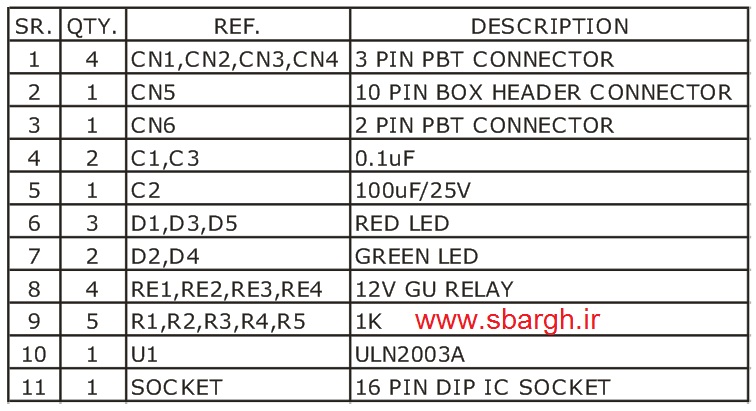

لیست قطعات مورد نیاز

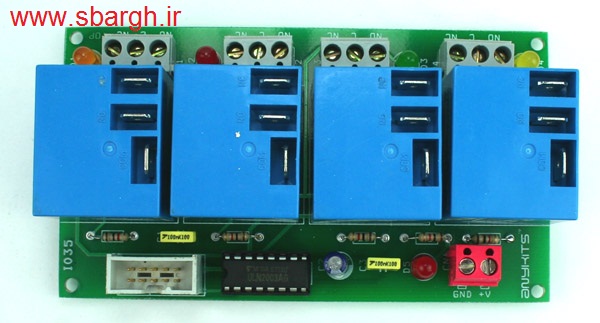

تصاویر مدار آماده راه اندازی رله جریان بالا
