پروژه منبع تغذیه قابل تنظیم ۱٫۵ آمپر با خروجی دوگانه ۱٫۲ تا ۳۷ ولت

این پروژه یک راه حل برای تأمین ولتاژ تغذیه اکثر دستگاه ها یا پروژه هایی است که نیاز به منبع تغذیه قابل تنظیم

دوگانه (+/-) دارند.

این مدار بر پایه LM317 برای تنظیم ولتاژ خروجی مثبت و LM337 برای تنظیم ولتاژ خروجی منفی طراحی و ساخته

شده است.

آیسی های رگولاتور سری LM3X7 ، تنظیم کننده های ۳ ترمینال قابل تنظیم هستند که می توانند جریان بیش از

۱٫۵A را در محدوده ولتاژ دی سی ۱٫۲V تا ۳۷V عرضه کنند؛ که برای داشتن حداکثر جریان در خروجی باید روی

هیت سینک مناسب نصب شوند.

منبع تغذیه ۰ تا ۳۰ ولت با کنترل جریان ۰ تا ۳ آمپر

ویژگیهای منبع تغذیه قابل تنظیم

• محدوده ولتاژ خروجی: +/- ۱٫۲ تا ۳۷V DC

• محدوده جریان خروجی: ۱٫۵Amps حداکثر (برگه اطلاعات آیسی را برای اطلاعات بیشتر مطالعه کنید)

• ورودی منبع: ترانسفورماتور دوگانه (دوبل) ۲۸V-0-28V یا +/- ۴۰V مستقیم با جریان ۲ آمپر

• حفاظت در برابر حرارت بیش از حد (ارائه شده توسط ویژگی IC)

• حفاظت اتصال کوتاه (ارائه شده توسط ویژگی IC)

• ابعاد پی سی بی: ۵۹ میلیمتر × ۷۲ میلیمتر

• اندازه سوراخهای نصب: ۳٫۲ میلیمتر

منبع تغذیه سوئیچینگ

نشانگر ها و تنظیم کننده ها

• P1: پتانسیومتر تنظیم خروجی مثبت منبع تغذیه

• P2: پتانسیومتر تنظیم خروجی منفی منبع تغذیه

• LED قرمز نشان دهنده ولتاژ مثبت

• LED سبز نشان دهنده ولتاژ منفی

نکات تکمیلی

این منبع تغذیه قابل تنظیم با کمترین قطعات و در ابعادی کوچک ساخته شده که می تواند برای بسیاری از کاربردها

که نیاز به جریان مصرفی پایینی دارند مورد استفاده قرار گیرد.

شما می توانید این منبع را به صورت ماژول نیز استفاده کنید. چون در ورودی و خروجی ان از کانکتور استفاده شده

و به راحتی قابل نصب و جداسازی می باشد.

در طراحی PCB پتانسیومترها روی برد نصب می شوند؛ اما شما می توانید این منبع را در یک جعبه قرار داده و از

پتانسیومتر مشابه پنلی نیز استفاده کنید و آن را روی جعبه نصب کرده و با سیم به برد متصل نمایید.

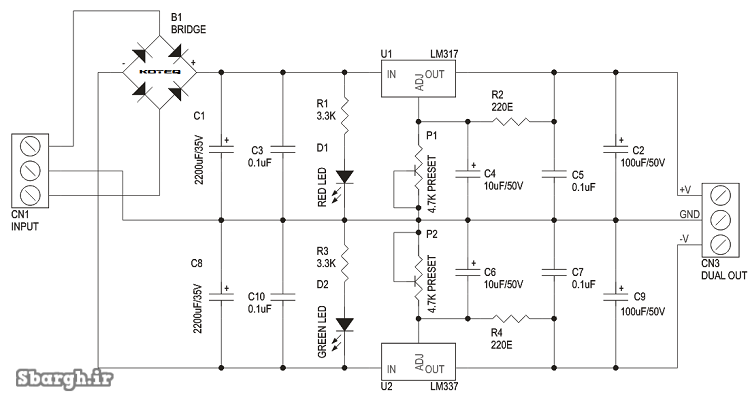

مدار منبع تغذیه – لامپ اضطراری

نقشه PCB و نصب قطعات منبع تغذیه قابل تنظیم

لیست قطعات منبع تغذیه قابل تنظیم

دانلود PCB منبع تغذیه قابل تنظیم در قالب PDF
