آزمون های سیم و کابل

محاسبه سطح مقطع نمونه دمبل فرم و لوله ای سیم و کابل

محاسبه سطح مقطع نمونه دمبل فرم

نمونه های آماده شده برای انجام آزمون های فوق بایستی یا بصورت دمبل فرم و یا بصورت لوله ای آماده سازی
شده و سپس برای اندازه گیری بایستی سطح مقطع نمونه ها را محاسبه کرده و وارد دستگاه استقامت کششی و
یا برای محاسبه وزنه برای آزمون گرما سختی استفاده نمائیم .

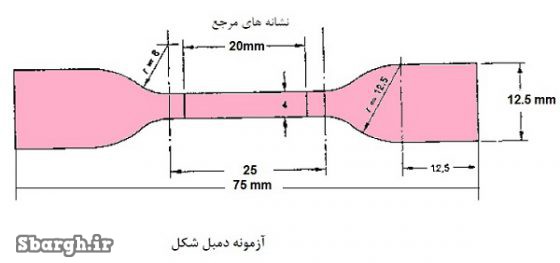

آزمونه دمبل شکل
در این مقاله از دنیای صنعت برق / بخش آزمایشگاه سیم و کابل قصد داریم چگونگی و فرمول اندازه گیری سطح
مقطع نمونه های لوله ای و دمبل فرم را ارائه دهیم.



نمونه دمبل فرم کابل
نمونه دمبل فرم و لوله ای سیم و کابل



تعیین سطح مقطع آزمونه دمبل شکل :



سطح مقطع هر آزمونه دمبل شکل از حاصل ضرب پهنا در کمترین ضخامت بدست می آید.



پهنا :
– حداقل پهنای سه آزمونه ای است که به طور تصادفی گزینش شده اند .
– در صورت تردید در مورد یکنواختی پهنا ، پهنا باید در سه وضعیت برای هر یک از سه آزمونه اندازه گیری شود و در
هر وضعیت میانگین اندازه قسمت فوقانی و تحتانی باید پس از هر اندازه گیری محاسبه شود . پهنای متداول باید
حداقل مقادیر میانگین ۹ عدد تعیین شده در سه آزمونه باشد .





محاسبه سطح مقطع نمونه دمبل فرم
اندازه گیری پهنای دمبل فرم با کولیس



– در صورت تردید بیشتر ، پهنا بر روی هر آزمونه به طور مجزا اندازه گیری می شود .



ضخامت :
– ضخامت هر آزمونه ، حداقل ضخامت سه مقدار اندازه گیری شده در طول سطح کشش است .
اندازه گیری ها باید توسط دستگاه نوری یا دستگاه اندازه گیری عقربه ای با حداکثر فشار تماس ۰٫۰۷ نیوتن بر میلی
متر مربع انجام شود .



https://fapool.ir/file/50088/?ref=sbargh.ir



دستگاه باید قادر به اندازه گیری ضخامت با حداکثر خطای۰٫۰۱ میلی متر و پهنا با حداکثر خطای ۰٫۰۴ میلی متر
باشد.



در صورت تردید ، در جایی که از نظر فنی امکان پذیر باشد ، از یک دستگاه نوری باید استفاده شود .



همچنین می توان از یک دستگاه اندازه گیری عقربه ای با حداکثر فشار تماس ۰٫۰۲ نیوتن بر میلی متر مربع نیز
استفاده نمود .





اندازه گیری ضخامت دمبل فرم
اندازه گیری ضخامت دمبل فرم





تعیین سطح مقطع آزمونه لوله ای شکل:



با استفاده از ابعاد اندازه گیری شده و رابطه زیر داریم:





A=t(D-t)3.14



A  سطح مقطع نمونه لوله ای



t مقدار ضخامت متوسط عایق ( بر حسب میلی متر )



D  مقدار متوسط قطر کلی آزمونه ( بر حسب میلی متر )





قطر سیم و کابل

محاسبه سطح مقطع نمونه دمبل فرم



https://fapool.ir/file/41634/?ref=sbargh.ir

نوشته های مشابه

‫5 دیدگاه ها

  1. سلام
    پهنای دمبل زن ۴ میباشد اما پهنایی که در عمل به دست می آید ۴ به دست نمی آید/ باید چه کار کرد؟ آیا برای محاسبه A همیشه باید عدد۴ ضربدر کمترین ضخامت را در نظر گرفت؟

    1. با سلام حضور شما دوست گرامی
      با توجه به توضیحات بالا و متن استاندارد بایستی میانگین عددی که از سه اندازه گیری پهنای دمبل فرم با استفاده از کولیس بدست می آید را لحاظ کرد. بنابراین باید کمترین ضخامت در میانگین اندازه گیری پهنا، ضرب شود .حال ممکن است عدد بدست آمده بالای ۴ باشد یا کمتر.
      با تشکر – دنیای صنعت برق

  2. سلام خسته نباشید
    آیا نمونه دمبل فرم با نمونه لوله ای روکش کابل سایز بالا مثلا ۱۶ در جواب نهایی تاثیری داره؟ و اینکه به استناد چه استانداردی میتونیم صرفا از نمونه ی لوله ای استفاده کنیم؟

    1. با سلام حضور شما دوست گرامی
      با توجه به استاندارد شماره ۱-۱-۵۵۲۵ آزمون های تعیین ویژگی های مکانیکی عایق و روکش بند ۹ آزمون های تعیین ویژگی های مکانیکی آمیزه های عایق و روکش مشخص شده که اولویت برای تهیه نمونه ابتدا دمبل فرم ۷۵ سپس دمبل فرم ۵۰ و اگر هر دوی این ها امکان پذیر نبود باید سراغ نمونه لوله ای رفت.
      http://sbargh.ir/1178
      عینا جملات استاندارد بدین صورت است :
      در صورت امکان آزمونه های دمبل شکل باید به کار روند.
      وقتی قطر رشته به اندازه ای کوچک است که استفاده از روش دمبل شکل ۷۵ امکان پذیر نباشد ، یک آزمونه کوچکتر طبق دمبل فرم ۵۰ باید از هر قطعه آماده شده قالب زده شود .
      هنگامی که ابعاد رشته به اندازه ای کوچک است که تهیه آزمونه های دمبل شکل امکان پذیر نیست ، باید از آزمونه های لوله ای شکل استفاده شود .
      امیدوارم تونسته باشم جواب سوالتون بدم.

      با تشکر – دنیای صنعت برق
