آشنایی با ساختمان سیم و کابل ۱

بخش اول – هادی



تعریف علمی هادی: قسمتی از کابل که هدایت جریان برق را بر عهده دارد. هادی می تواند از جنس مس، آلومینیوم، آلیاژ آلومینیوم و ….. باشد.

تقسیم بندی هادی از نظر قطر و تعداد رشته:

      ۱-  هادی کلاس یک:

نام دیگر آن تک مفتولی است که فقط یک مفتول دارد. این هادی دارای کمترین انعطاف پذیری است ولی در مقایسه با هادی انعطاف پذیر ( هادی افشان ) قابلیت هدایت جریان برق آن بالاتر است.

ساختمان کابل،سیم و کابل

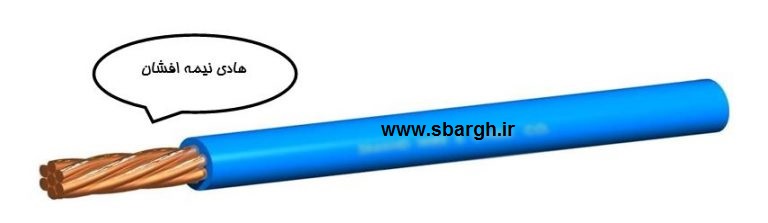

۲-  هادی کلاس دو :

نام های دیگر آن: هادی نیمه افشان، تابیده منظم، استرند شده می باشد و به هادی گفته می شود که شامل تعدادی مفتول است که به طور منظم به هم تابیده می شوند. این هادی ها می توانند به صورت فشرده یا غیر فشرده باشند. در حالت غیر فشرده تعداد مفتول های هر هادی می تواند ۷، ۱۹، ۳۷، ۶۱ و …. باشد. از نظر انعطاف پذیری، این هادی بین دو نوع هادی تک مفتولی و هادی انعطاف  پذیر (هادی افشان) است. قابلیت جریان برق آن با توجه به مقاومت الکتریکی یکسان با هادی گروه یک مشابه است.  معمولاً در کابل های نصب ثابت، هادی های تا و خود سطح مقطع mm۲۱۰ به صورت تک مفتولی یا نیمه افشان و بالاتر از آن به صورت نیمه افشان تولید می شود.

ساختمان کابل،سیم و کابل

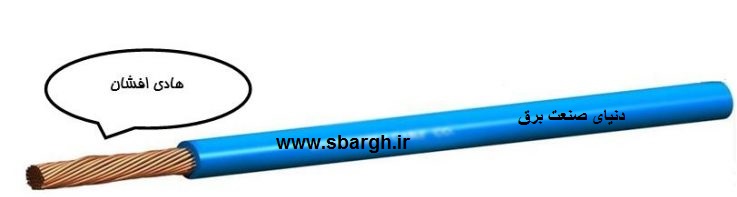

۳- هادی کلاس پنج و کلاس شش:

نام دیگر این نوع از هادی ها ، هادی انعطاف پذیر ( هادی افشان ) است . تعداد مفتول های این نوع هادی از نواع دو بیشتر است ولی قطر رشته های آن از نوع یک و دو کمتر است. لذا انعطاف پذیری این نوع هادی بالاتر است. متاسفانه علی رغم مقاومت الکتریکی بالای تعیین شده برای این هادی، در ایران مصرف بسیار بالایی در ساختمان پیدا کرده است. هادی  این دسته را به دو گروه پنچ و شش تقسیم بندی می کنند که هادی گروه شش انعطاف پذیری بیشتری نسبت به هادی گروه پنج دارد.



ساختمان کابل،سیم و کابل،هادی افشان

 از هادی گروه یک به گروه شش انعطاف پذیری و رشته های هادی بیشتر می شود. اما سطح مقطع ثابت باقی می ماند.



تقسیم بندی هادی های نیمه افشان از نظر شکل :

۱) هادی گرد : معمولاً کابل های نصب ثابت تا سطح مقطع و خود mm۲۳۵ را به صورت گرد تولید می کنند .

ساختمان کابل،سیم و کابل،هادی کابل،نیمه افشان گرد

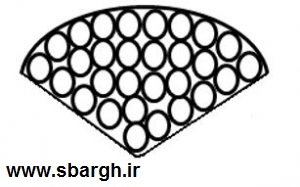

۲) هادی سکتور: یک نوع هادی شکل دار و به صورت قطاعی از دایره است. معمولاً کابل های مفتولی از سطح مقطع mm۲۵۰ و به بالا، به صورت سکتور تولید می شود.

ساختمان کابل،سیم و کابل،هادی کابل،هادی سکتور،هادی قطاعی

۳) هادی فشرده شده: به روش عبور هادی از قالب یا به روش نورد کردن، قطر هادی تابیده را کاهش می دهند، هادی فشرده تولید می شود.

نوع دیگر تقسیم بندی هادی ها:

هادی ساده یا بدون اندود : جنس این هادی از یک جنس یک پارچه تشکیل شده است.

هادی با اندود : این هادی به وسیله یک لایه نازک فلزی مناسب پوشیده می شود که معمولاً  این لایه نازک از قلع تشکیل می شود.
