مقاومت عایقی فاز به فاز کابل

این آزمون برای بررسی افت مقاومت عایقی کابل تعریف شده است و می تواند بر حسب توافق بین

تولیدکننده و خریدار انجام گیرد. در این آزمون به طور مرتب و مطابق برنامه زمان بندی خاص ، آزمون مقاومت

عایقی بر روی کابل انجام و داده های آن پس از جمع آوری مورد بررسی قرار می گیرند. به گونه ای که پس از

تصحیح دما در ۱۵ درجه سانتی گراد و تصحیح طول به ۱۰۰۰ متر و بعد از کاهش و تثبیت نسبی عایق کابل در

ماه دوم پس از شروع آزمون :

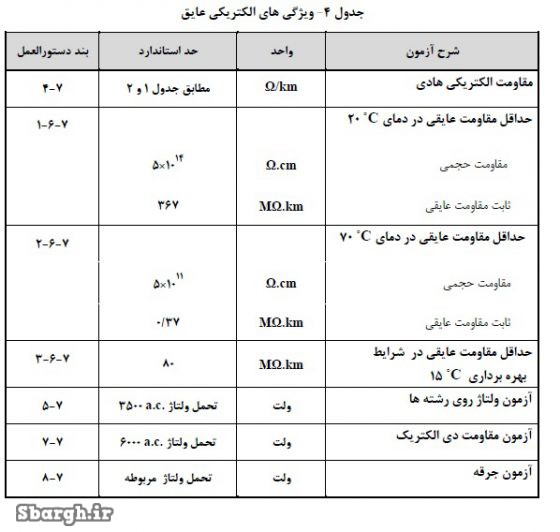

۱-  عدد مقاومت عایقی از مقدار تعیین شده در جدول ۴ کمتر نباشد.

۲- پس از این تثبیت تا پایان سال اول بعد از نصب، کاهش مقاومت عایقی از ۱۰ درصد مقدار تثبیت شده تجاوز

نکند.

باتوجه به اینکه اندازه گیری مقاومت عایقی فاز به فاز و فاز به بدنه درطول دوره بهره برداری صورت می گیرد

وکابل مورد نظر با سیم پیچ الکتروپمپ موازی می شود بنابراین چنانچه سیم پیچ الکتروموتور دارای اتصال بدنه

یا مشکل عایقی باشد، از آنجائیکه عدد اندازه گیری شده حاصل دومقاومت موازی است بنابراین مقاومت

بدست آمده بسته به مقاومت سیم پیچ تغییر می کند و مقاومت عایقی کابل را کاهش می دهد لذا باید از

سالم و یا قابل قبول بودن مقاومت عایقی سیم پیچ الکتروموتور شناور اطمینان داشته باشیم .

( بطورخلاصه کیفیت سیم پیچ  الکتروموتور، مقاومت عایقی کابل را با ابهام مواجه می نماید ، البته عکس این

قضیه هم می تواند اتفاق بیافتد) .

یادآوری چون آزمون مقاومت عایقی و نتایج حاصله از آن به عواملی نظیر دما و رطوبت وابسته است ، به

همین دلیل – در آماده سازی کابل باید دقت کافی به عمل آید.

پایش کیفیت کابل بر اساس مقاومت عایقی:

در روش آزمون مقاومت عایقی (که عموماً آزمون Megger نامیده می شود) کابل های ولتاژ ضعیف (کمتر از ۵

کیلو ولت) را شامل می شود. به این آزمون ها آزمون “نصب” و ” تعمیر و نگهداری” می گویند.

آزمون باید  توسط پرسنل با تجربه و کارآمدی که آشنایی کاملی با آزمون مقاومت عایقی دارند و از چگونگی

عملکرد ایمن  تجهیزات آزمون مطلعند، انجام پذیرد.

مقادیر مقاومت عایقی واقعی به سادگی قابل دستیابی نیستند، زیرا به عوامل متعددی شامل موارد زیر

بستگی دارد:

۱-  جنس عایق

۲-  سایز هادی

۳- دمای عایق روی هادی (مثلاً در صورتی که در معرض نور مستقیم خورشید قرار گیرد.)

۴- رطوبت (مثلاً در حالتی که کابل مرطوب باشد.)

۵- طول کابل

۶- شرایط کابل (مثلاً اینکه عایق کابل عقب کشیده نشده باشد، یا سر رشته های کابل از هم جدا نشده

باشند.)

منبع : دستورالعمل انتخاب ، نصب و بهره برداری از کابل های قابل استفاده در چاه های آب شرب (سیمند کابل)
